Trụ cứu hỏa có đế

Hãng sản xuất:  SHINYI

Xuất xứ: VIỆT NAM

Thông số kỹ thuật:

• Trụ cấp nước PCCC là thiết bị chuyên dùng được lắp đặt dọc theo đường phố, để nhân viên cứu hỏa lấy nước phục vụ cho mục đích PCCC.
  Sử dụng gang cầu cho độ bền và thời gian sử dụng cao hơn. Thiết kế chống va đập, nếu nối trục bị gãy khi có ô tô va chạm mạnh thì lá gang vẫn được đóng kín. Sơn phủ Epoxy cả bên trong lẫn bên ngoài, chống được tia cực tím, không bị phai màu và gỉ sét theo thời gian.

  Thông số kỹ thuật

  Mã Sản Phẩm Product Code	FHDH – FHDF
  Kích Thước Size	DN100 – DN150
  Tiêu Chuẩn Thiết Kế Design Standard	TCVN 5739-1993
  	TCVN 6379 – 1998
  Kiểu Kết Nối Connection End	MẶT BÍCH FLANGE
  Tiêu Chuẩn Kết Nối Và Áp Suất Làm Việc Connection Standard And Pressure Rating	BS 4504 DIN 2632 DIN 2633	PN10, PN16
  Sơn Phủ Paint Coating	Loại Sơn Type	EPOXY RESIN POWDER
  	Tiêu Chuẩn Standard	JIS K 5551:2002 (TCVN 9014:2011)
  	Màu Sắc Colour	ĐỎ – RED
  	Độ Dày Thickness	250~300µm
  Nhiệt Độ Làm Việc Working Temp	-10 ~ 80 °C
  Môi Trường Làm Việc Flow Media	HỆ THỐNG PCCC FIRE FIGHTING SYSTEMS

  Cấu tạo:

  Trụ cấp nước PCCC được cấu tạo bởi 05 thành phần chính là thân trụ, lá van, ty, cửa lấy nước và nắp, chân đế.

  – Thân trụ: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm. Thân có 02 phần, thân trên và thân dưới (bầu chứa lá van).

  – Lá van: dạng đĩa tròn bằng gang cầu FCD450 được phủ 100% bằng cao su EPDM phù hợp với tiêu chuẩn nước sạch. lá van nằm ở bầu trụ được gắn vào cây ty dưới của trụ.

  – Ty trụ: sản xuất từ Inox 410 độ bền cao, chống rỉ sét. Ty được thiết kế 02 đoạn nối với nhau bằng thanh gang, khi có va chạm ty sẽ gãy ngang đoạn thanh gang, ty dưới vẫn giữ lá van nên nước không trào ra, chống thất thoát nước.

  – Cửa lấy nước và nắp: được sản xuất từ gang cầu FCD450. Có 03 cửa lấy nước, 02 cửa DN65 và 01 cửa DN100, mỗi cửa đều có nắp đậy được kết nối dạng ngàm.

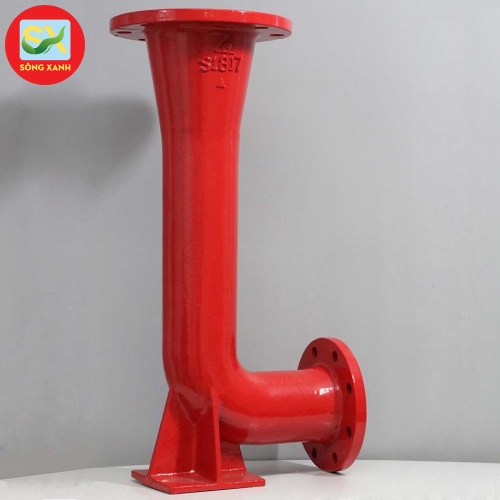

  – Chân đế: dạng chữ L, hai đầu bích, một đầu nối vào hệ thống đường ống, một đầu nối vào bầu trụ. Chân đế thường được chôn dưới đất để nâng đỡ trụ lên trên mặt đất, sản xuất từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm
  Nguyên lý hoạt động:

  Khi không dùng đến trụ cứu hỏa ở trạng thái đóng. Khi có nhu cầu lấy nước để chữa cháy nhân viên cứu hỏa sẽ mở nắp cửa lấy nước, kết nối cuộn vòi chữa cháy vào ngàm van sau đó vận hành tay quay theo chiều mở, lá van sẽ theo ty van đi lên cho nước chảy vào vòi chữa cháy.

  Ưu điểm:

  – Vận hành nhẹ nhàng bằng tay quay

  – Van được sản xuất từ gang cầu FCD450, Inox 304/316 chống rỉ sét, an toàn cho nguồn nước sạch.

  – Thiết kế ty hai đoạn chống thất thoát nước khi có va chạm.

  – Van được thiết kế chăc chắn, ngoại quan đẹp, sơn epoxy cao cấp độ bền cao, không phai màu theo thời gian.
